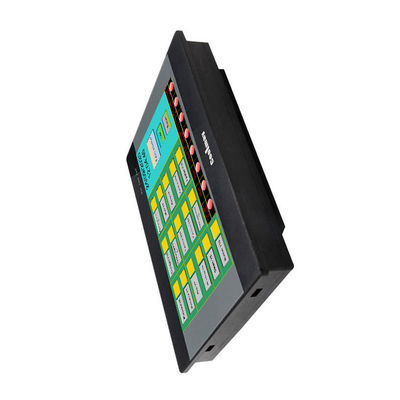

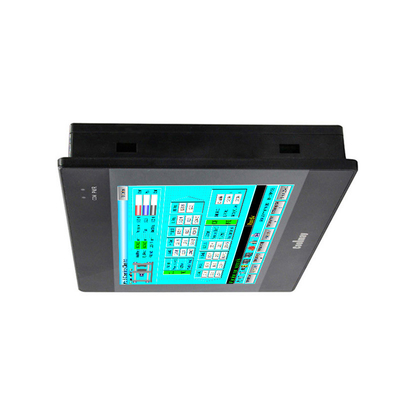

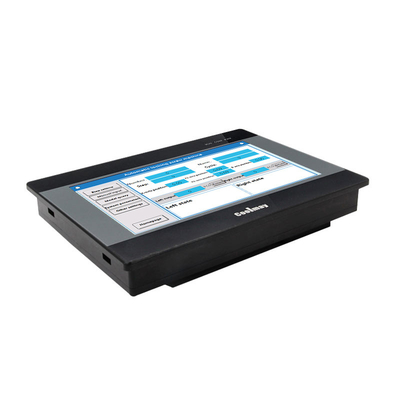

Compressore logica programmabile 4 assi 8 assi Servo driver passo passo senza spazzole Pwm Dual Motor Speed Controller Unit Module
| Luogo di origine | Shenzhen |
|---|---|
| Marca | Coolmay |
| Certificazione | CE |
| Numero di modello | EX3G-8070FH-24MR |
| Quantità di ordine minimo | 1 unità |
| Prezzo | Negoziabile |
| Imballaggi particolari | Confezionato con cartone standard |
| Tempi di consegna | 3-8 giorni lavorativi |
| Termini di pagamento | T/T, Western Union, MoneyGram |
| Capacità di alimentazione | 100.000 messi al mese |
Contattimi gratis campioni e buoni.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| ROM | NOR Flash 128 Mb | RAM | 128 MB |
|---|---|---|---|
| DI/DO | Max 12DI/12DO | Livello DI | NPN passivo, terminale pubblico isolato |
| Tipo DO | relè | Livello di DO | Normalmente aperto a secco |
| Conteggio ad alta velocità | 8 canali, Y0-Y3 è 100KHz, Y4-Y7 è 10KHz. Conteggio ad alta velocità + impulso ad alta velocità < 480 | Impulso ad alta velocità | canale monofase 6 a 60 KHz o 2 AB 60 KHz + 1 AB 10 KHz o 2 ABZ 60 KHz + 1 AB fase 10 KHz |
| Evidenziare | Controllatore di velocità del motore Pwm senza spazzole,Compressore logico programmabile,Modulo dell'unità di controllo della velocità del motore |
||
Descrizione di prodotto
Compressore logica programmabile 4 assi 8 assi Servo driver passo passo senza spazzole Pwm Dual Motor Speed Controller Unit Module
Cortocircuito delle porte:
Il COM (S/S) del terminale di ingresso del PLC è collegato a
24V, e il terminale X è collegato alla fonte di alimentazione 0V, cioè l'ingresso
ha un segnale
Sistema a due fili (interruttore di controllo magnetico): il polo positivo dell'interruttore magnetico è
collegato al terminale PLC X e il polo negativo è collegato a 0V.
Sistema a tre fili (sensore o codificatore fotoelettrico):L'interruttore PLC è
connesso a un sensore o a un codificatore fotoelettrico a tre fili,
del sensore o codificatore è collegato all'elettrodo positivo della potenza
La linea di segnale è collegata al terminale X.
I sensori fotoelettrici devono essere di tipo NPN (il PNP ha bisogno di una personalizzazione speciale).
con una capacità di accensione superiore a 50 W
Transistor: l'uscita è NPN, COM è collegato al polo negativo, e Y è collegato a
il polo positivo dell' alimentatore con carico.
Relay: uscita a contatto diretto, COM può essere collegato al positivo o al negativo.
Il diagramma mostra il diagramma di circuito equivalente del modulo di uscita del relè.
Ogni gruppo è isolato elettricamente, diversi gruppi di contatti di uscita sono collegati a diversi circuiti.
Parametro
|
Visualizzazione |
Dimensione |
200*146*36 mm |
|
|
Dimensione del ritaglio |
192*138 mm |
|
|
Tipo |
7"TFT |
|
|
Caratteristica |
schermo touch resistivo a colori 60K, supporta la visualizzazione di ritratti |
|
Memoria |
RAM |
128 MB |
|
|
ROM |
NOR Flash 128MB |
|
|
CPU |
1 GHz a doppio nucleo |
|
I/O |
DI/DO |
Max 24DI/20DO (max 16MR) |
|
|
Livello DI/DO |
Input: NPN passivo, terminale pubblico isolato Uscita del relè: contatto a secco normalmente aperto |
|
|
Tipo e carico DO |
MR: 2A/punto, 5A/12 punto COM. |
|
|
I/O analogici (facoltativo) |
Max 12AI/8AO |
|
|
Tipo AI (facoltativo) |
Termocoppia E/E_/K/K_/S/S_/T/T_/J/J_ / PT100/ PT1000/ NTC10K/ NTC50K/ NTC100K/ 0~10V/ 0~5V/ 0~20mA/ 4~20mA/ -5V~5V/ -10V~10V/ misto |
|
|
Tipo AO (facoltativo) |
0~10V /0~5V/ 0~20mA/ 4~20mA/ misto/ -5~5V/ -10~10V (2AO per 1 minus tensione) |
|
Funzione ad alta velocità |
Conteggio ad alta velocità |
canale monofase 6 a 60 KHz, o 2 AB 60 KHz + 1 AB 10 KHz, o 2 ABZ 60 KHz + 1 AB fase 10 KHz |
|
|
Impulso ad alta velocità |
8 canali, Y0-Y3 è 100KHz, Y4-Y7 è 10KHz. Conteggio ad alta velocità + impulso ad alta velocità < 480KHz |
|
Connessione |
Interfaccia HMI |
Porta di download HMI di tipo C (può scaricare il programma PLC tramite la funzione di penetrazione USB), porta RS232 |
|
|
|
1 RS485 (cambiato da RS232 predefinito) |
|
|
PLC |
1 TYPE-C, 1 RS232 (porta del programma) |
|
|
|
1 porta RS485 o 2 porte RS485 COM (la porta RS485 su HMI e la porta RS232 su PLC non saranno disponibili) |
|
|
|
Porta CAN (2.0A/B), porta Ethernet, WIFI (occuperà la porta RS232 predefinita) |
|
Software |
Interfaccia HMI |
Coolmay Vcool |
|
|
PLC |
Compatibile con Mitsubishi GX Developer 8.86 eLavori 2 |
Regole di denominazione
1. SerieFabbricazione a partire da::Fabbricazione a partire da:serie
2. HMI 43FH: 4,3 pollici 50FH: 5 pollici 70FH/70HD/70KFH: 7 pollici 100FH: 10 pollici
3Input e output digitali (DI/DO) 16: 8DI 8DO 24: 12DI 12DO 38: 20DI 18DO 44: 24DI 20DO 60: 30DI 30DO
4. Modulo tipo M: modulo principale del regolatore universale
5. Uscita digitale (DO) tipo R: relè; T: trnasistor (MOS); RT: sia relè che transistor
6Input analogo (AD) 4 canali per 43FH/50FH,12 per 70FH/HD,16 per 70KFH/100FH
7. uscita analogica (DA) 2 canali per 43FH/50FH,8 per 70FH/70HD/70KFH/100FH
8. AI tipo E: Termocoppia E ((può essere personalizzata come tipo K T, S o J supporta la temperatura negativa)
PT:PT100 PT1000:PT1000 NTC termistor 10K, 50K, 100K A0: 0-20mA A4: 4-20mA V5: 0-5V
V: 0-10V V5_:-5V~5V V_:-10~10V (solo supporto V5_ e V_ da 7 e 10 pollici)
9. AO tipo A0: 0-20mA A4: 4-20mA V5: 0-5V V: 0-10V V5_:-5V~5V
V_:-10~10V ((solo 7 pollici e 10 pollici di supporto tensione negativa copre 2 canali)
10. conteggio ad alta velocità di fase singola C1, conteggio di fase C2 AB, conteggio di fase C3 ABZ;
Normalmente supporta 6 singole fasi 60KHz, o 2 AB (Z) 60KHz + 1 AB 10KHz
11. P0:10KHz impulso ad alta velocità;P:100KHz impulso ad alta velocità;Normalmente 8 canali,Y0-Y3 è 100KHz,Y4-Y7 è 10KHz;Questo conteggio ad alta velocità più impulso ad alta velocità deve essere con 480KHz
12. com port optional si riferisce al parametro di base del grafico 1.
