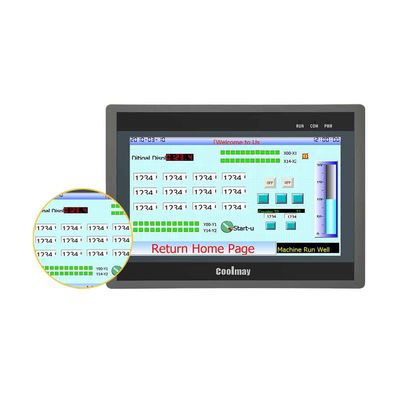

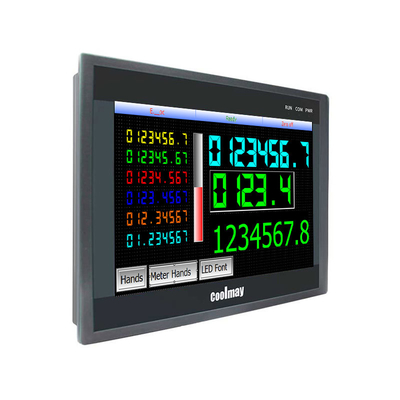

Coolmay 10,1 pollici TFT HMI PLC Ethernet Port 128MB RAM PLC HMI tutto in un pannello di controllo

10.1·TFT hmiPLCcon Ethernet Port PLC HMI tutto in un pannello di controllo

La macchina all-in-one HMI/PLC Coolmay ha realizzato in modo innovativo l'elevata integrazione di interruttore HMI e PLC, analogico e di temperatura nell'hardware.Può essere utilizzato in varie occasioni che richiedono il controllo PLC senza PLC esterno e altri moduli di espansioneLa soluzione di controllo dell'automazione industriale altamente integrata utilizza terminali innescabili, che facilitano notevolmente lo smontaggio, l'installazione e la manutenzione dei clienti dei terminali.Può essere sostituito direttamente quando non funziona, raggiungendo "spese di viaggio zero" e manutenzione gratuita in loco.

DESCRIPZIONE DEL PRODOTTO PLC HMI tutto in uno

Caratteristica:

1. Struttura

Struttura altamente integrata e compatta, risparmio di costi e di spazio.

2. Software di programmazione

HMI: adotta il software di programmazione HMI CoolMay vcool.

PLC: compatibile con Mitsubishi Works 2/ GX Developer 8.86.

3. Input

Input digitale: massimo 30 canali di input digitale.

Input analogo: possono essere installati fino a 5 input AD.

Opzionale:Termocoppia E/K/S/T/J/PT100/PT1000/NTC10K/NTC50K/NTC100K/ 0~10V/0~5V/0~20mA/4-20mA/ 5V~5V/-10V~10V o di tipo misto e altre specifiche speciali (termocoppia a temperatura negativa).

4. Input di conteggio ad alta velocità

Conteggio ad alta velocità a 6 canali singola fase 60KHz o 2 canali AB (Z) fase 60KHz più 1 canale AB fase 10KHz.

5. Produzione

Output digitale: Max 30 uscite (Y0~Y3 sono tubi MOS).

Opzione: relè (MR) o transistor (MT) o misto (MRT); uscita del relè: carico massimo 5A, uscita del transistor: carico massimo 500mA.

Quantità analogica: possono essere installate al massimo 2 uscite DA.

Opzione: 0~10V/0~5V/0~20mA/4~20mA/misto/-5~5V/10~10V ((2DA per 1 meno tensione).

2. Memoria	RAM	128 MB
   	ROM	128 MB
   	CPU	1 GHz a doppio nucleo
   I/O	DI/DO	12DI/12DO o 20DI/18DO o 24DI/20DO o 30DI/30DO
   		Input: NPN passivo, terminale pubblico isolato Output del transistor: NPN a basso livello, COM connesso a negativo; Uscita del relè: contatto a secco normalmente aperto
   	Tipo DO	Relay (MR) o transistor (MT) o misto (MRT) (uscita del relè: carico massimo 5A/uscita del transistor: carico massimo 500mA)
   	I/S analogici (facoltativo)	Max 16AI/8AO
   	Tipo AI (facoltativo)	Termocoppia di tipo E/E_/K/K_/S/S_/T/T_/J/J_/ PT100/ PT1000/ NTC10K/ NTC50K/ NTC100K/ 0~10V/ 0~5V/ -5V~5V/ -10V~10V/ 0~20mA/ 4~20mA/ misto
   	Tipo AO (facoltativo)	0~10V /0~5V/ 0~20mA/ 4~20mA/ misto/ -5~5V/ -10~10V (2DA per 1 meno tensione)
   Funzione ad alta velocità	Conteggio ad alta velocità	canale monofase 6 a 60 KHz, o 2 AB 60 KHz + 1 AB 10 KHz, o 2 ABZ 60 KHz + 1 AB fase 10 KHz
   	Impulso ad alta velocità	8 canali, Y0-Y3 è 100KHz, Y4-Y7 è 10KHz. Conteggio ad alta velocità + impulso ad alta velocità < 480KHz

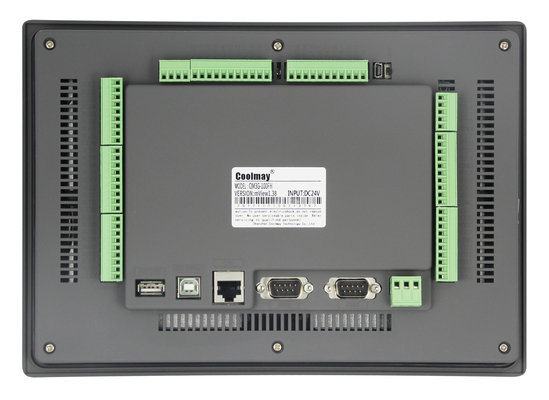

   Connessione	Interfaccia HMI	1 porta di download HMI, 1 porta USB 2.0
   		1 porta RS485 o 1 porta RS232 Porta Ethernet (non può coesistere con la porta PLC Ethernet)
   	PLC	1 porta USB mini tipo B, 1 porta Rs232 (porta di programma, può essere utilizzata anche come porta COM)
   		1 Rs485 o 2 Rs485 porte COM (una viene cambiata dalla porta Rs232 predefinita), CAN (2.0A/B), porta Ethernet (non può coesistere con la porta Ethernet HMI), WIFI (occupa la Rs232 predefinita)
   Software	Interfaccia HMI	CoolMaggio vcool
   	PLC	Compatibile con Mitsubishi GX Developer8.86 eLavori 2
