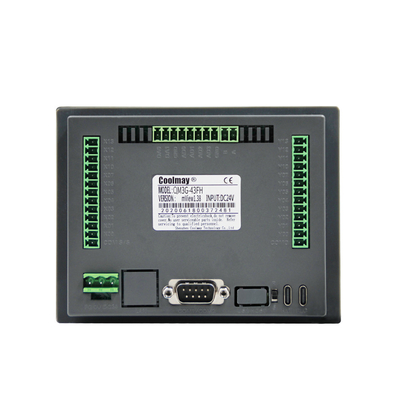

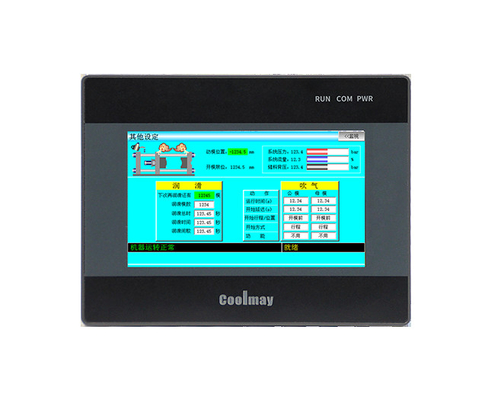

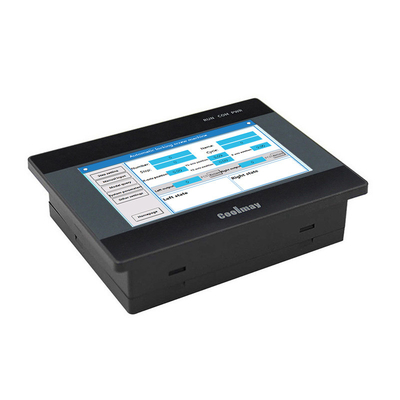

Coolmay 4,3 pollici HMI PLC Controller di temperatura tutto in uno con 64MB di RAM

1.Precauzioni per l'uso di transistor e relè PLC
L'uscita del PLC è un'uscita di catodo comune, il valore teorico è 1A, l'uso effettivo è inferiore a 500mA, il cablaggio COM è negativo, si prega di utilizzare la tensione di 24V,non c'è uscita di tensione quando viene utilizzato come interruttoreSe è un relè esterno, il relè ha bisogno di un alimentatore esterno.
Il relè ha una durata di contatto, il valore teorico è di 30 W volte, e il valore teorico del carico esterno non supera 5A. Spesso la corrente a pieno carico può influenzare la durata di servizio,e non c' e' nessuna tensione fuori.
2.Precauzioni per la selezione del tipo di uscita del PLC Coolmay
MT: indica l'uscita del transistor, MR: indica l'uscita del relè e MRT: indica l'uscita mista del transistor del relè.
Le principali differenze tra l'uscita del transistor e l'uscita del relè sono:
(1) La differenza di carico di corrente. Attualmente usiamo un transistor con un carico di corrente massimo di 500 MA,e il carico massimo della corrente del relè è di 5A (la corrente massima del relè del PLC della serie EX2N(S) /DX2N(S è di 3A);
(2) Potenza di uscita: il transistor può essere collegato solo all' alimentatore DC24V e il relè all' alimentatore DC24V e AC220V;
(3) Caratteristiche funzionali: se è necessario inviare un impulso per azionare un motore passo, si dovrebbe utilizzare l'uscita del transistor o l'uscita mista.si raccomanda di utilizzare una uscita da transistor;
(4) Se sia il relè che il transistor sono disponibili,si raccomanda di utilizzare un'uscita transistor perché il transistor non ha limite di vita di contatto e la vita sarà più lunga del relè finché la corrente non supera il limite.
