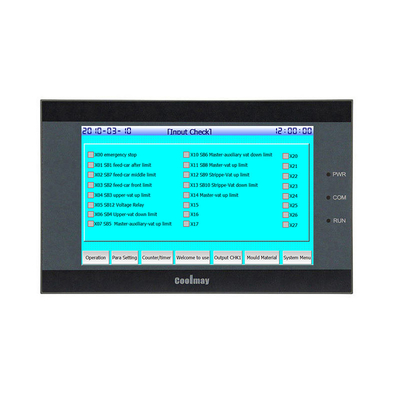

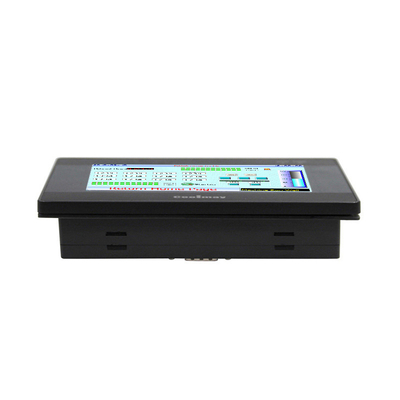

TIPO C RS232 RS485 di Manica 60KHz di monofase 6 del pannello di controllo di automazione dello SpA di QM3G-50FH

1.Precautions di per mezzo del transistor e del relè dello SpA
L'uscita dello SpA è un'uscita comune del catodo, il valore teorico è 1A, l'uso reale è più di meno di 500mA, i collegamenti di COM è negativo, prego usa la tensione 24V, là non è uscita di tensione quando è usato come commutatore. Se un relè esterno, il relè ha bisogno di un'alimentazione elettrica esterna.
Il relè ha una vita del contatto, il valore teorico è periodi 30W ed il valore teorico del carico esterno non supera 5A. Frequentemente, la corrente del pieno carico può colpire il tempo di impiego e non c'è tensione fuori.
2.Precautions del tipo selezione dell'uscita dello SpA di Coolmay
La TA: indica l'uscita del transistor, il SIG.: indica l'uscita del relè ed il MRT: indica l'uscita mista del transistor del relè.
Le differenze principali fra l'uscita del transistor e l'uscita del relè sono:
(1) la differenza nel carico corrente. Attualmente, utilizziamo un transistor con un carico corrente massimo di 500MA ed il carico corrente massimo del relè è 5A (la corrente massima del relè dello SpA di serie di EX2N/DX2N è 3A);
(2) potenza di uscita: Il transistor può essere collegato soltanto all'alimentazione elettrica di DC24V ed il relè può essere collegato all'alimentazione elettrica di AC220V e di DC24V;
(3) caratteristiche funzionali: Se dovete inviare un impulso per guidare un motore passo a passo, dovreste usare l'uscita del transistor o l'uscita mista. Inoltre se il commutatore di uscita è attivo, è raccomandato per usare un'uscita del transistor;
(4) se sia il relè che il transistor sono disponibili, è raccomandato per usare un'uscita del transistor perché il transistor non ha limite di vita del contatto e la vita sarà più lunga del relè finchè la corrente non supera il limite.
