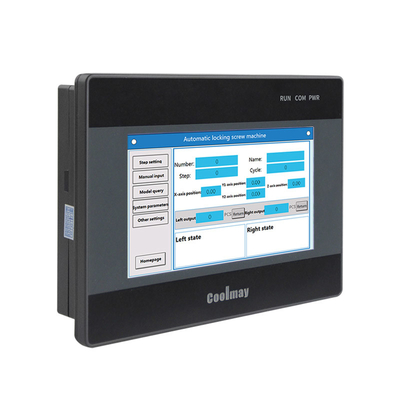

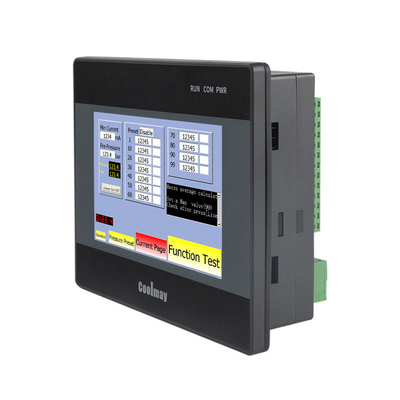

SpA di HMI a 4,3 pollici che programma il consumo di colori HMI 4-6W di DC24V 60K per controllo di automazione
Luogo di origine | LA CINA, GONGDONG |
---|---|
Marca | Coolmay |
Certificazione | CE |
Numero di modello | QM3G-43FH |
Quantità di ordine minimo | 1 pezzo |
Prezzo | Negotiable |
Imballaggi particolari | cartone |
Tempi di consegna | 3-8 giorni degli impianti |
Termini di pagamento | T/T, Western Union, MoneyGram |
Capacità di alimentazione | 15000 unità alla settimana |
Contattimi gratis campioni e buoni.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDimensione | 134*102*34mm | Dimensione del ritaglio | 120*94mm |
---|---|---|---|
Peso (chilogrammi) | 0,3 chilogrammi | Tipo | 4,3" TFT |
Dimensione dell'esposizione | 97*56mm | Risoluzione (pixel) | 480*272 |
Evidenziare | SpA di HMI a 4,3 pollici,60K colora lo SpA di HMI combinato |
Plc a 4,3 pollici di Hmi che programma controllo di automazione del CPU 408MHz del consumo 32bit di colori HMI 4-6W di DC24V 60K
La soluzione tutta compresa è di integrare il regolatore, l'interfaccia dell'operazione, l'ingresso/uscita, l'ingresso/uscita analogico, il conteggio ad alta velocità/impulso e porta di comunicazione in un'unità compatta per soddisfare le esigenze di controllo di automazione dell'attrezzatura del cliente.
DESCRIZIONE di PRODOTTO dello SpA TUTTA di HMI IN UNO
Caratteristica:
1. Funzionalità potente eccellente. Lo SpA è compatibile con lo SpA di serie di FX3G/FX3U/FX3S, con velocità veloce dell'operazione.
2. Altamente integrato. La quantità massima del commutatore è 30 input e 30 uscite e l'uscita della quantità del commutatore può essere selezionata come il transistor/relè/uscita ibrida. La quantità analogica massima è 16 input e 8 uscite. Fornito di due porti di programmazione dello SpA (porti di RS232/USB) e di un porto di download del touch screen.
3. Conteggio ad alta velocità multicanale di sostegni ed impulsi ad alta velocità. Accelerazione indipendente e decelerazione; La trasmissione totale di conteggio ad alta velocità e degli impulsi ad alta velocità non può superare 480KHz.
Modello | QM3G-43FH |
Dimensione | 134*102*34mm |
Dimensione del ritaglio | 120*94mm |
Input | 24VDC |
Consumo di energia | 4-6W |
HMI | |
Caratteristica | 60K colora il touch screen resistente, sostiene l'esposizione del ritratto |
Tipo | 4,3" TFT |
Dimensione dell'esposizione | 97*56mm |
Risoluzione (pixel) | 480*272 |
RAM | 64MB (domandi per favore se richiede la memorizzazione dei dati storici) |
ROM | NÉ 8MB istantaneo |
CPU | 32bit CPU 408MHz |
Porti di COM | Tipo-c porto di download di HMI (può scaricare il programma dello SpA con la funzione penetrare di USB), porto RS232 |
Software | Software di programmazione di Coolmay TPWorks HMI |
SpA | |
Livello dell'ingresso/uscita |
- Input: NPN passivo, terminale pubblico isolato - Uscita del transistor: NPN a basso livello, COM si collegano alla negazione - Uscita del relè: Contatto a secco normalmente aperto |
FACCIA il tipo ed il carico |
- La TA: 2A/point, COM del punto 4A/4, COM del punto 5A/12 - SIG.: 2A/point, COM del punto 5A/12 |
Conteggio ad alta velocità | Canale 60KHz di monofase 6, o 2 ab 60KHz + 1 ab 10KHz, o 2 ABZ 60KHz + 1 fase 10KHz di ab |
Impulso ad alta velocità (Soltanto per i modelli della TA) |
8 canali, Y0-Y3 è 100KHz, Y4-Y7 è 10KHz. Conteggio ad alta velocità + impulso ad alta velocità < 480KHz=""> |
Porto di COM | 1x TYPE-C, 1x RS232, 1x RS485 |
Software | Compatibile con gli IMPIANTI 2 di GX Developer8.86 e di GX |
Informazione dettagliata. riferisca a: «Manuale tutto compreso dell'utente di Coolmay QM3G-FH», «manuale di programmazione dello SpA di Coolmay CX3G/FX3GC», «manuale dell'utente di Coolmay TP HMI» |
1.Garment che fa attrezzatura, macchina della vite (può essere spedito con il programma), macchina di spillatura, macchina di pulizia ultrasonica, macchina del masterbatch, macchina del masterbatch;
2.Testing macchina, macchina di laminazione, macchina di pressatura a caldo, attrezzatura della batteria/macchina saldatura a punti, attrezzature per la pulizia di trattamento e ultrasoniche dalla lampada UV, caricante e scaricante, attrezzatura periferica di SMT, macchina terminale, macchina dello stampaggio ad iniezione (macchina verticale dello stampaggio ad iniezione)
attrezzatura di protezione 3.Environmental, lampade del LED, macchina di schiumatura, etichettatrice, macchina della marcatura del laser, dispositivo della prova, saldatura di riflusso/attrezzatura macchina della scarpa, apparecchiatura di collaudo facente un passo/di SKD/che lamina, gabinetto di distribuzione di energia, prova difficile.
1.Precautions di per mezzo del transistor e del relè dello SpA
L'uscita dello SpA è un'uscita comune del catodo, il valore teorico è 1A, l'uso reale è più di meno di 500mA, i collegamenti di COM è negativo, prego usa la tensione 24V, là non è uscita di tensione quando è usato come commutatore. Se un relè esterno, il relè ha bisogno di un'alimentazione elettrica esterna.
Il relè ha una vita del contatto, il valore teorico è periodi 30W ed il valore teorico del carico esterno non supera 5A. Frequentemente, la corrente del pieno carico può colpire il tempo di impiego e non c'è tensione fuori.
2.Precautions del tipo selezione dell'uscita dello SpA di Coolmay
La TA: indica l'uscita del transistor, il SIG.: indica l'uscita del relè ed il MRT: indica l'uscita mista del transistor del relè.
Le differenze principali fra l'uscita del transistor e l'uscita del relè sono:
(1) la differenza nel carico corrente. Attualmente, utilizziamo un transistor con un carico corrente massimo di 500MA ed il carico corrente massimo del relè è 5A (la corrente massima del relè dello SpA di serie di EX2N/DX2N è 3A);
(2) potenza di uscita: Il transistor può essere collegato soltanto all'alimentazione elettrica di DC24V ed il relè può essere collegato all'alimentazione elettrica di AC220V e di DC24V;
(3) caratteristiche funzionali: Se dovete inviare un impulso per guidare un motore passo a passo, dovreste usare l'uscita del transistor o l'uscita mista. Inoltre se il commutatore di uscita è attivo, è raccomandato per usare un'uscita del transistor;
(4) se sia il relè che il transistor sono disponibili, è raccomandato per usare un'uscita del transistor perché il transistor non ha limite di vita del contatto e la vita sarà più lunga del relè finchè la corrente non supera il limite.
