SpA tutto di Coolmay 4-6W HMI in un pannello a 7 pollici analogico del modulo RS232 RS485 HMI

Luogo di origine LA CINA, GONGDONG
Marca Coolmay
Certificazione CE
Numero di modello QM3G-70KFH
Quantità di ordine minimo 1 pezzo
Prezzo Negotiable
Imballaggi particolari cartone
Tempi di consegna 3-8 giorni degli impianti
Termini di pagamento T/T, Western Union, MoneyGram
Capacità di alimentazione 15000 unità alla settimana

Contattimi gratis campioni e buoni.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Dimensione 226*163*35.6mm Caratteristica 60K colora il touch screen resistente, sostiene l'esposizione del ritratto
Dimensione del ritaglio 217*154mm Porto di COM 1x mini USB, 1x RS232, 1x RS485
Evidenziare

SpA tutto di 6W HMI in uno

,

SpA tutto di HMI in un modulo analogico

,

SpA tutto di Coolmay HMI del modulo in uno

Lasciate un messaggio
Descrizione di prodotto

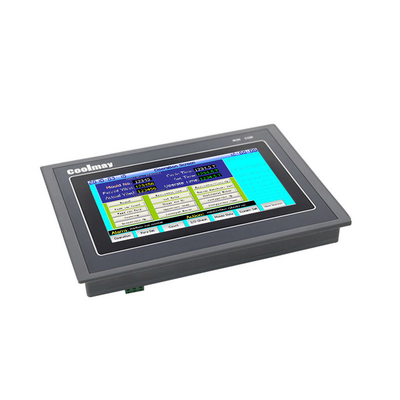

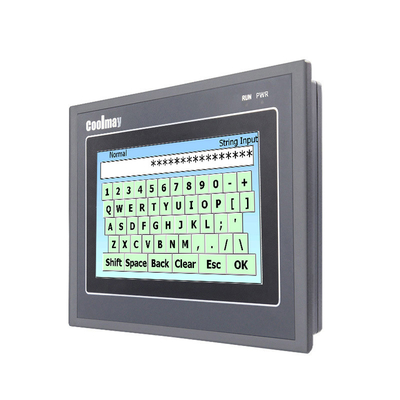

Pannello a 7 pollici analogico tutto compreso 64MB 800*480 DC24V del modulo RS232 RS485 HMI dello SpA di Coolmay 4-6W HMI



La soluzione tutta compresa è di integrare il regolatore, l'interfaccia dell'operazione, l'ingresso/uscita, l'ingresso/uscita analogico, il conteggio ad alta velocità/impulso e porta di comunicazione in un'unità compatta per soddisfare le esigenze di controllo di automazione dell'attrezzatura del cliente.



DESCRIZIONE di PRODOTTO dello SpA TUTTA di HMI IN UNO



Caratteristica:

1. Functions.PLC eccellenti compatibili con FX3G/FX3U/FX3S PLC.It funzionano velocemente.
2. Altamente integrazione. I punti digitali sono 30 input e 30 uscite al massimo. L'uscita digitale può essere transistor, relè o uscita mista. L'analogo può raggiungere l'input fino a 16 e 8output. Ha 2PLCCOM porto (porta USB di Rs232and) .1 porti scaricanti su HMI
3. Sostenga parecchio il conteggio ad alta velocità e l'impulso ad alta velocità. L'accelerazione e la decelerazione sono indipendenti. Il conteggio e l'impulso ad alta velocità totali non possono superare 480KHz
programma capacity.32K registers.support ritentivo spento interrupt.linear e interpolation.PID circolare di punti 4.32K a regolazione automatica
5. Encrvotion speciale. Fissi la parola d'ordine come 12345678 thorouahly per impedire il encryotion di parola d'ordine di 8 bit dei supporls del dataPLC di readina soltanto
6. Lo SpA è compatibile con software di programmazione GX Developer8.86Q e GX Works2and HMl è software del mView.
7. Il modulo della rete può essere accordina selezionato ai reauirements del cliente da realizzare che il telecomando più modelli è sostenuto per personalizzare se ordine alla rinfusa.




Modello QM3G-70KFH
Dimensione 226*163*35.6mm
Dimensione del ritaglio 217*154mm
Input 24VDC
Consumo di energia 4-6W
HMI
Caratteristica 60K colora il touch screen resistente, sostiene l'esposizione del ritratto
Tipo 7,0" TFT
Dimensione dell'esposizione 154*87mm
Risoluzione (pixel) 800*480
RAM 64MB (domandi per favore se richiede la memorizzazione dei dati storici)
ROM NÉ 8MB istantaneo
CPU 32bit CPU 408MHz
Porti di COM Tipo-b porto di download di HMI (può scaricare il programma dello SpA con la funzione penetrare di USB), RS232
Software Software di programmazione di Coolmay TPWorks HMI




SpA:



Livello dell'ingresso/uscita - input:

- NPN passivo, terminale pubblico isolato

- Uscita del transistor: NPN a basso livello, COM si collegano alla negazione

- Uscita del relè: Contatto a secco normalmente aperto

FACCIA il tipo ed il carico:

- La TA: 2A/point, COM dei punti 4A/4; La TA: 0.5A/point, COM dei punti 0.8A/4, COM dei punti 1.6A/8

- SIG.: 2A/point, COM dei punti 4A/4, COM dei punti 5A/12.

Conteggio ad alta velocità:

Canale 60KHz di monofase 6, o 2 ab 60KHz + 1 ab 10KHz, o 2 ABZ 60KHz + 1 fase 10KHz di ab

Impulso ad alta velocità (soltanto per i modelli della TA):

8 canali, Y0-Y3 è 100KHz, Y4-Y7 è 10KHz.

Conteggio ad alta velocità + impulso ad alta velocità < 480KHz="">

Porto di COM:

1x mini USB, 1x RS232, 1x RS485

Software:

Compatibile con gli IMPIANTI 2 di GX Developer8.86 e di GX



SpA tutto di Coolmay 4-6W HMI in un pannello a 7 pollici analogico del modulo RS232 RS485 HMI 0
FAQ

1.Precautions di per mezzo del transistor e del relè dello SpA
L'uscita dello SpA è un'uscita comune del catodo, il valore teorico è 1A, l'uso reale è più di meno di 500mA, i collegamenti di COM è negativo, prego usa la tensione 24V, là non è uscita di tensione quando è usato come commutatore. Se un relè esterno, il relè ha bisogno di un'alimentazione elettrica esterna.
Il relè ha una vita del contatto, il valore teorico è periodi 30W ed il valore teorico del carico esterno non supera 5A. Frequentemente, la corrente del pieno carico può colpire il tempo di impiego e non c'è tensione fuori.
2.Precautions del tipo selezione dell'uscita dello SpA di Coolmay
La TA: indica l'uscita del transistor, il SIG.: indica l'uscita del relè ed il MRT: indica l'uscita mista del transistor del relè.
Le differenze principali fra l'uscita del transistor e l'uscita del relè sono:
(1) la differenza nel carico corrente. Attualmente, utilizziamo un transistor con un carico corrente massimo di 500MA ed il carico corrente massimo del relè è 5A (la corrente massima del relè dello SpA di serie di EX2N/DX2N è 3A);
(2) potenza di uscita: Il transistor può essere collegato soltanto all'alimentazione elettrica di DC24V ed il relè può essere collegato all'alimentazione elettrica di AC220V e di DC24V;
(3) caratteristiche funzionali: Se dovete inviare un impulso per guidare un motore passo a passo, dovreste usare l'uscita del transistor o l'uscita mista. Inoltre se il commutatore di uscita è attivo, è raccomandato per usare un'uscita del transistor;
(4) se sia il relè che il transistor sono disponibili, è raccomandato per usare un'uscita del transistor perché il transistor non ha limite di vita del contatto e la vita sarà più lunga del relè finchè la corrente non supera il limite.
