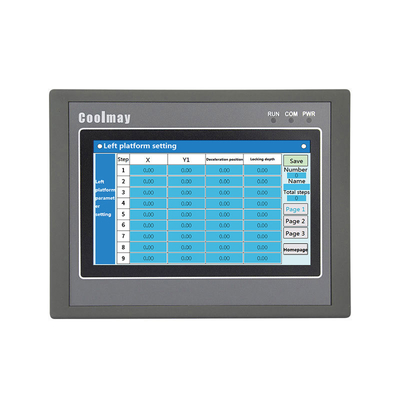

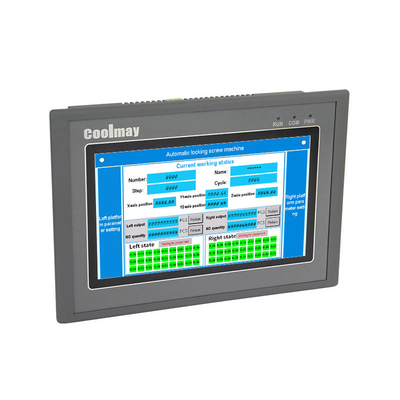

Display HMI MODBUS Pannello touch screen 65536 True Colors MT6070H Sicurezza multipla

Display HMI MODBUS Pannello touch screen 65536 True Colors MT6070H Sicurezza multipla

L'interfaccia uomo-macchina (HMI) collega apparecchiature di controllo industriale come controllori logici programmabili (PLC), convertitori di frequenza, regolatori di velocità CC e misuratori.È un dispositivo digitale che utilizza lo schermo del display per scrivere parametri di lavoro o immettere comandi operativi attraverso un'unità di input (come un touchpad, un mouse, ecc.) per realizzare l'interazione delle informazioni tra uomo e macchina.Si compone di due parti: hardware e software.

Caratteristiche:

■ PLC supportati.Supportiamo i seguenti produttori, Mitsubishi.Omron.Panasonic.Siemens.Modbus RTU.ModBus ASCII.ModBus TCP.LG.Delta.Fatek.Vigore e così via.Per quanto riguarda i nuovi marchi, forniremo il relativo protocollo di comunicazione per l'aggiornamento. (I marchi di cui sopra sono riservati ai relativi produttori)

■ Funzionamento conveniente e istruzioni macro.Le macro operative possono aiutare il PLC a gestire calcoli complicati, insieme alla macro di comunicazione, gli utenti possono redigere autonomamente il protocollo di comunicazione e quindi l'elemento può comunicare con un determinato sistema tramite la porta COM.

■ Scarica rapidamente il programma tramite USB.Il download tramite USB Ver1.1/2.0 ridurrà il tempo di download

■ Porta di comunicazione Ethernet (disponibile solo per HMI serie MT60 come opzione) 10/100BASE-T, la porta di comunicazione Ethernet fornisce una funzione di scambio dati veloce.Qualsiasi TP può organizzare la rete per eseguire il controllo remoto aggregato.I dati possono anche essere caricati in breve tempo tramite Ethernet.

■ Backup dei dati tramite disco U (il file system del disco U deve essere FAT 32) o scheda SD (solo supporto HMI serie MT60)

■ Sicurezza multipla.Fornire protezione tramite password per proteggere la proprietà intellettuale del programmatore.Fornire la protezione tramite password dell'utilizzo dell'elemento dello schermo.L'elemento può essere utilizzato solo quando il livello di privilegio dell'utente è superiore allo stato dell'elemento.

Parametro:

Specifiche	Dimensione	212*148*40 mm
	Dimensione del ritaglio	194*138 mm
	Dimensioni del display	154*87 mm
	Peso (kg)	Circa.0,54 kg
Schermo	Schermo	Display LCD da 7 pollici
	Risoluzione (pixel)	800*480
	Luminosità	300cd/m²
	Rapporto di contrasto	400:1
	Retroilluminazione	PORTATO
	Tempo di retroilluminazione	60.000 ore
	Visualizza il colore	65536 colori reali
	Tipo di tocco	Pannello resistivo a 4 fili
Magazzinaggio	rom	128MB
	RAM	64MB
	processore	Nucleo ARM9 400 MHz
Sistema operativo		VINCE 5.0
Interfaccia	porta USB	USB 2.0 × 1 (porta USB e può essere collegato a un'unità flash USB esterna, mouse, ecc.)
	Scarica la porta	Sì (cavo porta maschio di tipo B per il download del programma)
	porta Ethernet	Opzionale
	porta COM	1 RS232 e 1 RS485
	Protocollo	Supporta MODBUS, porta libera e protocollo di comunicazione PLC comune
Audio		Opzionale
Calendario		sì
Tensione di ingresso		Predefinito come DC12~24±10%V
Consumo		200mA*24V
Classe di protezione		IP65 (pannello frontale)
Temperatura		Ambiente: 0~50℃ |Ambiente di stoccaggio: -20~70℃
Umidità		20% ~ 90% di umidità relativa
Certificazione		CE
Software		Software di programmazione HMI Coolmay





Specifica hardware:
